При работе промышленного оборудования в условиях повышенных температур выбор материала втулки становится особенно важным. Нагрев влияет на прочность, трение, износ и эффективность смазки, поэтому неподходящая деталь может стать причиной преждевременного выхода механизма из строя.
Бронзовые втулки ценятся за механическую прочность и хорошие антифрикционные свойства, тогда как бронзово-графитовые втулки сочетают металлическую основу с твёрдой смазкой. Втулки из графита также применяются в отдельных высокотемпературных узлах, но имеют свои ограничения.
Какой вариант лучше подходит для вашего оборудования? Рассмотрим различия в термостойкости, износостойкости, требованиях к смазке и стоимости, а также разберём основные критерии выбора для промышленного применения.
Бронза представляет собой сплав на основе меди, в состав которого могут входить олово, алюминий и другие легирующие элементы. В зависимости от марки сплава она обладает различными показателями прочности, износостойкости и коррозионной стойкости.
Графит — углеродный материал со слоистой кристаллической структурой. Он обладает специфическими антифрикционными свойствами и может применяться в условиях, где использование традиционных смазочных материалов ограничено.
Однако важно различать втулки из графита и бронзово-графитовые втулки. Последние имеют металлическую основу и графитовые вставки, поэтому их механические характеристики отличаются от изделий, полностью изготовленных из графита.
Бронзовые втулки широко применяются в подшипниках скольжения благодаря сочетанию механической прочности, теплопроводности и антифрикционных свойств.
Их основные характеристики включают:
Механическая прочность: позволяет использовать подходящие бронзовые сплавы в нагруженных механизмах.
Износостойкость: зависит от состава сплава, качества поверхности и условий смазки.
Теплопроводность: способствует передаче тепла от зоны трения.
Обрабатываемость: позволяет изготавливать втулки с различными размерами и допусками.
Коррозионная стойкость: зависит от марки бронзы и рабочей среды.
При повышенных температурах необходимо учитывать возможное снижение прочности материала и изменение рабочего зазора вследствие теплового расширения.
Графитовые втулки отличаются антифрикционными свойствами и возможностью работы в определённых условиях без подачи жидкой смазки.
Графит способен сохранять структурную стабильность при значительном нагреве, однако его допустимая рабочая температура зависит от состава материала, окружающей среды и конструкции узла.
Особенно важно учитывать, что при повышенных температурах в присутствии кислорода графит может окисляться.
Кроме того, графитовые детали обычно более чувствительны к ударным нагрузкам и механическим повреждениям, чем металлические втулки.
Материал втулки определяет её поведение под нагрузкой, требования к смазке и пригодность для определённого температурного режима.
Характеристика | Бронзовые втулки | Графитовые втулки |
Основа материала | Медный сплав | Углеродный материал |
Механическая прочность | Зависит от марки бронзы; обычно выше, чем у монолитного графита | Ограничена хрупкостью материала |
Термостойкость | Зависит от сплава и условий работы | Зависит от марки графита и окружающей среды |
Смазка | Обычно требуется подходящая система смазки | Возможна работа без жидкой смазки в предусмотренных условиях |
Износостойкость | Зависит от нагрузки и смазки | Зависит от условий трения и сопряжённых материалов |
Ударные нагрузки | Может быть предпочтительнее | Требуется учитывать хрупкость |
Обслуживание | Зависит от конструкции | Может быть менее требовательным к подаче жидкой смазки |
Температурные возможности бронзовых втулок зависят от состава сплава, механической нагрузки и условий смазки.
При нагреве механические свойства бронзы могут изменяться. Это влияет на способность втулки сохранять геометрию и выдерживать контактное давление.
Поэтому нельзя устанавливать единый температурный предел для всех бронзовых втулок.
При выборе необходимо проверить:
Марку бронзового сплава.
Рабочую и максимальную температуру узла.
Допустимую нагрузку при заданной температуре.
Тепловое расширение втулки и вала.
Возможность использования выбранной смазки.
Даже если материал сохраняет прочность при повышенной температуре, применяемое масло или консистентная смазка могут иметь более низкий температурный предел.
Бронзовые втулки могут обеспечивать надёжную работу подшипников скольжения при правильно подобранных нагрузках и скоростях.
Однако высокая прочность сплава не гарантирует устойчивости к любому режиму трения.
На износ влияют контактное давление, скорость скольжения, шероховатость вала и состояние смазочной плёнки.
При высоких температурах особенно важно учитывать изменение механических свойств материала и возможное нарушение режима смазки.
Большинство традиционных бронзовых втулок требуют подходящей смазки для снижения трения между валом и рабочей поверхностью.
В зависимости от конструкции могут использоваться жидкие масла, консистентные смазки или специальные решения с твёрдыми смазочными материалами.
Основные требования к обслуживанию:
Использовать смазку, соответствующую рабочей температуре.
Проверять состояние смазочных каналов.
Контролировать загрязнение и старение смазочного материала.
Следить за температурой и вибрацией узла.
Проверять состояние поверхности вала и втулки.
При недостаточной смазке возможно увеличение трения, нагрева и интенсивности износа.
Бронзовые втулки могут различаться не только маркой сплава, но и способом организации смазки.
Тип втулки | Конструктивные особенности | Применение |
Цельные бронзовые втулки | Сплошная металлическая конструкция | Узлы с предусмотренной системой смазки |
Пористые маслопропитанные втулки | Удерживают смазочный материал в пористой структуре | Подходящие режимы с ограниченным обслуживанием |

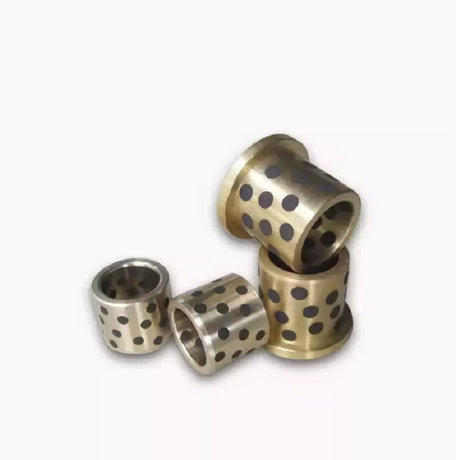

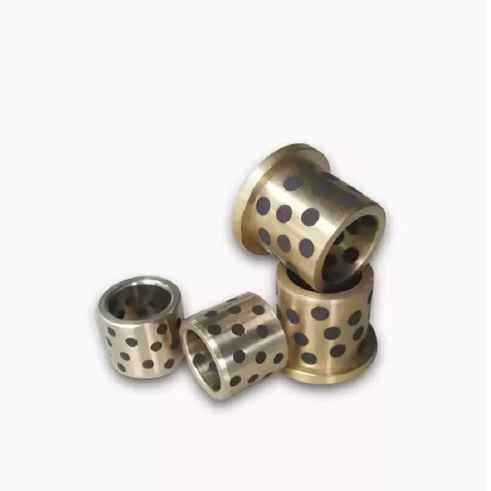

Бронзовые втулки с графитовыми вставками | Металлическая основа и твёрдая смазка | Отдельные узлы, где затруднена подача масла |
Комбинированные втулки | Сочетают несколько материалов или слоёв | Специальные условия трения |
Не все перечисленные конструкции подходят для высоких температур. Например, допустимая температура маслопропитанной втулки ограничивается не только бронзой, но и характеристиками пропиточного масла.
Графит обладает высокой термической стабильностью, однако его эксплуатационные возможности зависят от окружающей среды.
В инертной атмосфере и вакууме отдельные графитовые материалы могут сохранять свойства при значительно более высоких температурах, чем на воздухе.
В кислородсодержащей среде при нагреве возможно окисление графита, что ограничивает срок службы изделия.
Поэтому при выборе необходимо учитывать не только температуру, но и атмосферу, в которой работает втулка.
Одно из основных преимуществ графита связано с его антифрикционными свойствами.
Слоистая структура материала способствует скольжению контактирующих поверхностей и может уменьшать потребность в традиционной смазке.
Однако эффективность такого режима зависит от температуры, влажности, материала сопряжённой поверхности и других рабочих факторов.
Графитовые втулки могут быть полезны, когда:
Подача жидкой смазки затруднена.
Необходимо ограничить использование масел.
Конструкция предусматривает применение твёрдой смазки.
Условия работы соответствуют допустимым параметрам материала.
Отсутствие необходимости в жидкой смазке не означает, что втулка полностью освобождена от технического контроля.
Износостойкость графитовых втулок зависит от нагрузки, скорости, рабочей среды и свойств контактирующих поверхностей.
В некоторых высокотемпературных механизмах они могут обеспечивать стабильную работу без традиционной масляной смазки.
Однако хрупкость материала необходимо учитывать при установке и эксплуатации.
Сильные удары, перекосы или чрезмерные контактные нагрузки могут привести к повреждению графитовой детали.
Графитовые втулки используются в отдельных промышленных механизмах, где требуются специальные антифрикционные свойства или ограничено применение жидких смазок.
Отрасль | Возможное применение | Основное требование |
Металлургия | Отдельные высокотемпературные механизмы | Устойчивость к рабочей температуре |
Химическая промышленность | Насосные и клапанные узлы | Совместимость с рабочей средой |
Энергетика | Специализированные подвижные узлы | Надёжность при заданной нагрузке |
Машиностроение | Подшипниковые и направляющие элементы | Подходящие условия трения |
Возможность использования конкретной графитовой втулки необходимо подтверждать техническими характеристиками изделия.
Бронза и графит по-разному реагируют на повышение температуры.
Для бронзовых втулок важны механическая прочность сплава, тепловое расширение и стабильность смазочного материала.
Для графитовых втулок большое значение имеют состав графита, окружающая атмосфера и условия окисления.
Ключевое различие: графит может иметь преимущества по термической стабильности материала в определённых средах, тогда как бронза обеспечивает металлическую конструкцию с другими механическими характеристиками.
Универсальный выбор только по температуре без оценки нагрузки и рабочей среды будет недостаточно обоснованным.
Срок службы бронзовых и графитовых втулок зависит от условий эксплуатации.
Бронзовые втулки могут демонстрировать хорошие результаты в нагруженных узлах при подходящей смазке.
Графитовые втулки могут быть эффективны в механизмах, где предусмотрено использование твёрдого антифрикционного материала.
При сравнении ресурса следует учитывать:
Рабочую температуру.
Контактное давление.
Скорость скольжения.
Состояние сопряжённого вала.
Условия смазки.
Наличие вибрации и ударных нагрузок.
Ни один из материалов не обеспечивает максимальную долговечность во всех режимах работы.
Стоимость изделий зависит от материала, размеров, технологии изготовления и требований к точности.
Бронзовые втулки широко применяются в машиностроении и выпускаются в различных исполнениях.
Графитовые втулки могут требовать специальных материалов и технологий обработки, что влияет на цену.
Однако нельзя утверждать, что графитовые изделия всегда дороже бронзовых.
Для объективного сравнения необходимо учитывать стоимость конкретных моделей, условия поставки и расходы на эксплуатацию.
Бронзовые и графитовые втулки предъявляют разные требования к установке.
Бронзовые втулки: при монтаже необходимо соблюдать посадочные допуски, обеспечивать правильную соосность и учитывать тепловое расширение.
Графитовые втулки: особое внимание следует уделять предотвращению ударов, перекосов и чрезмерных монтажных усилий из-за хрупкости материала.
В обоих случаях неправильная установка может привести к преждевременному повреждению подшипникового узла.
При оценке экологических характеристик важно учитывать весь жизненный цикл изделия.
Графитовые втулки в подходящих применениях могут уменьшать потребность в жидких смазочных материалах.
Бронзовые втулки изготавливаются из металлических сплавов, которые могут направляться на переработку.
Однако экологичность нельзя определять только по наличию или отсутствию масла.
Необходимо учитывать производство материала, срок службы, обслуживание, замену и утилизацию.
При подборе втулки важно оценивать все параметры механизма в совокупности.
Критерий | На что обратить внимание |
Температура | Допустимый диапазон конкретного материала |
Нагрузка | Контактное давление и характер усилий |
Скорость | Скорость вращения или скольжения |
Смазка | Возможность подачи масла или применения твёрдой смазки |
Рабочая среда | Наличие кислорода, влаги и химических веществ |
Монтаж | Посадочные размеры, зазоры и соосность |
Обслуживание | Доступность узла для осмотра и замены |
Важно: Нельзя автоматически выбирать бронзу при одной температуре, а графит при другой. Рабочие пределы определяются конкретной конструкцией и условиями эксплуатации.
Для нагруженных механизмов, в которых предусмотрена надёжная смазка, стоит рассмотреть подходящие бронзовые втулки.
Если регулярная подача жидкой смазки затруднена, можно оценить графитовые или бронзово-графитовые исполнения.
Для высокотемпературных узлов необходимо дополнительно проверить:
Стабильность материала при рабочей температуре.
Допустимые механические нагрузки.
Совместимость с окружающей средой.
Требования к монтажу.
Возможность контроля износа.
Окончательный выбор должен соответствовать рекомендациям производителя оборудования и техническим характеристикам втулки.
При закупке промышленных втулок важно оценивать не только стоимость, но и технические возможности поставщика.
Рекомендуется проверить:
Наличие подходящих материалов и конструкций.
Доступность технической документации.
Возможность изготовления по чертежам.
Требования к допускам и качеству обработки.
Условия поставки и объём заказа.
Возможность получения консультации по подбору.
В ассортименте Zhejiang Acme Precision Industry Co., Ltd. представлены категории бронзовых втулок и бронзово-графитовых втулок, которые можно рассматривать при сравнении конструктивных решений.
Для поддержания надёжной работы втулок необходимо соблюдать условия эксплуатации, установленные для конкретного изделия.
Основные рекомендации:
Использовать подходящие смазочные материалы там, где они необходимы.
Не превышать допустимые температуры и нагрузки.
Контролировать состояние вала и рабочий зазор.
Избегать ударов и перекосов при монтаже графитовых деталей.
Проводить периодические осмотры.
Заменять втулки при обнаружении недопустимого износа или повреждений.
Регулярный контроль состояния подшипникового узла помогает своевременно выявлять проблемы и снижать риск внеплановых остановок оборудования.
Бронзовая втулка является одним из распространённых элементов подшипника скольжения.
Она располагается между валом и корпусом, обеспечивая опорную поверхность для вращательного или другого относительного движения.
При правильно подобранных размерах, материале и смазке втулка помогает поддерживать работоспособность узла и снижать износ сопряжённых деталей.
В зависимости от конструкции и условий эксплуатации могут использоваться различные исполнения.
Исполнение | Особенности | Требования к эксплуатации |
Подшипник с цельной бронзовой втулкой | Простая металлическая конструкция | Подходящая смазка |
Подшипник с маслопропитанной втулкой | Пористая структура удерживает масло | Соблюдение допустимого режима |
Подшипник с графитовыми вставками | Твёрдая смазка в бронзовой основе | Контроль нагрузки и скорости |
Комбинированный подшипник скольжения | Несколько материалов или слоёв | Соответствие конструкции рабочим условиям |
Выбор зависит от требований к нагрузке, температуре, скорости и обслуживанию.
Бронзовые втулки востребованы благодаря сочетанию технологических и эксплуатационных характеристик.
Основные преимущества:
Возможность использования в различных подшипниках скольжения.
Подбор сплава под конкретные условия работы.
Хорошие антифрикционные свойства при подходящей смазке.
Возможность изготовления нестандартных размеров.
Относительно простая замена в обслуживаемых конструкциях.
Однако фактические характеристики зависят от марки бронзы, размеров и условий эксплуатации.
Бронзовые и графитовые втулки решают разные задачи в промышленном оборудовании, особенно когда речь идёт о повышенных температурах.
Бронзовые втулки могут быть предпочтительны в механизмах, где необходима прочная металлическая опорная поверхность и предусмотрены подходящие условия смазки. Графитовые изделия позволяют использовать антифрикционные свойства углеродного материала, но требуют внимательной оценки механических нагрузок и рабочей среды. Бронзово-графитовые конструкции объединяют металлическую основу и твёрдую смазку, представляя отдельный вариант для определённых условий эксплуатации.
При выборе важно учитывать не только температуру, но и нагрузку, скорость скольжения, доступность обслуживания и требования к монтажу. Именно соответствие конструкции реальным рабочим условиям определяет надёжность и экономическую целесообразность решения.
Для сравнения доступных исполнений можно ознакомиться с продукцией Zhejiang Acme Precision Industry Co., Ltd. и уточнить технические характеристики подходящих втулок.
Бронзовая втулка — это деталь из медного сплава, используемая преимущественно в подшипниках скольжения. Она обеспечивает опорную поверхность для вала и применяется в различных промышленных механизмах.

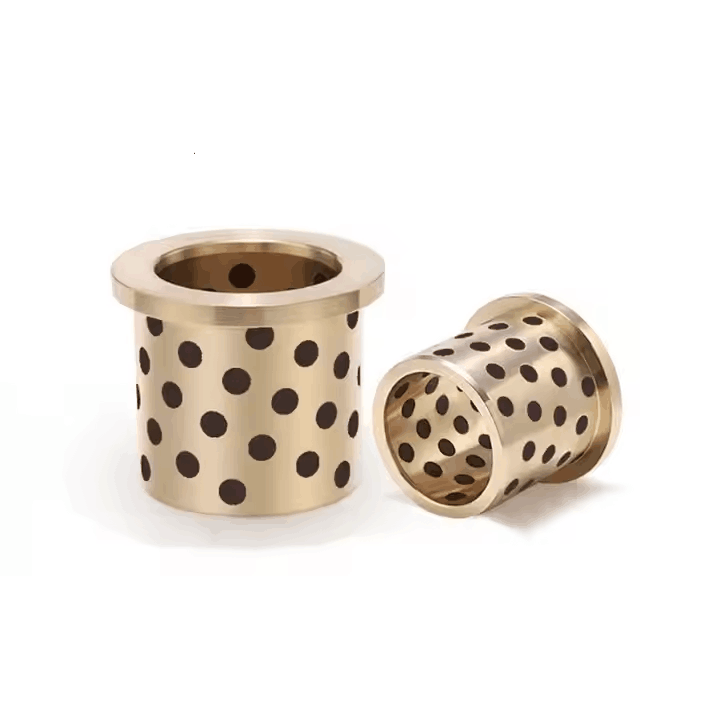

Бронзово-графитовая втулка сочетает металлическую основу с графитовыми вставками. Такая конструкция может уменьшать потребность в жидкой смазке при подходящих условиях эксплуатации.
Графит обладает высокой термической стабильностью в определённых средах и антифрикционными свойствами. Однако допустимая температура зависит от марки материала, атмосферы и конструкции узла.
Бронзовые втулки можно приобрести у производителей и специализированных поставщиков. Перед заказом необходимо проверить материал, размеры, допуски и соответствие изделия рабочим условиям.
Следует соблюдать режим смазки, контролировать рабочую температуру и зазор, проверять состояние вала и своевременно устранять причины повышенного износа.
