При выборе подшипника для промышленного оборудования важно учитывать не только его размеры и стоимость, но и принцип работы, нагрузку, скорость вращения и требования к техническому обслуживанию. Неправильно подобранный подшипник может привести к повышенному трению, износу деталей и незапланированным остановкам оборудования.
Самосмазывающиеся подшипники скольжения используют специальные материалы или встроенные смазочные компоненты для уменьшения трения. Шариковые подшипники, напротив, работают за счёт качения шариков между кольцами и широко применяются в механизмах с вращающимися валами.
Какой вариант лучше подходит для конкретной задачи? В этой статье рассмотрим различия в конструкции, размерах, принципе работы и эксплуатационных характеристиках, а также разберём основные критерии выбора подшипников для промышленного оборудования.
Самосмазывающиеся подшипники скольжения изготавливаются из различных материалов, которые позволяют уменьшить потребность во внешней подаче смазки.
К распространённым решениям относятся пористые бронзовые втулки с масляной пропиткой, металлические подшипники с графитовыми вставками и композитные конструкции с антифрикционными слоями.
Основные конструктивные исполнения:
Втулочные подшипники: цилиндрические детали, устанавливаемые между валом и корпусом.
Разъёмные подшипники: состоят из отдельных частей и применяются в механизмах, где требуется определённый способ монтажа.
Сменные вкладыши: используются в подшипниковых узлах, конструкция которых предусматривает замену рабочей поверхности.
Композитные подшипники: сочетают металлическую основу и антифрикционный материал.
Механизм самосмазывания зависит от конструкции. Маслопропитанные материалы удерживают масло в порах, а изделия с графитовыми вставками используют твёрдую смазку.
Поэтому не все самосмазывающиеся подшипники работают одинаково или имеют одинаковые требования к обслуживанию.
Шариковые подшипники относятся к подшипникам качения. Они состоят из колец, шариков и, как правило, сепаратора, который удерживает тела качения в определённом положении.
По конструкции и назначению выделяют несколько основных типов.
Тип шарикового подшипника | Особенности | Основное применение |
|---|---|---|
Радиальный | Воспринимает преимущественно радиальные нагрузки, а некоторые исполнения — и осевые | Электродвигатели, вентиляторы, насосы |
Радиально-упорный | Предназначен для комбинированных радиальных и осевых нагрузок | Шпиндели и механизмы с осевой нагрузкой |
Упорный | Предназначен преимущественно для осевых нагрузок | Специальные опорные узлы |
Самоустанавливающийся | Допускает определённую угловую несоосность | Механизмы с возможными отклонениями положения вала |
Двухрядный | Имеет два ряда шариков | Узлы с особыми требованиями к нагрузке и жёсткости |
Каждый тип имеет собственные ограничения по скорости, нагрузке, монтажу и условиям эксплуатации.
Размеры подшипников определяют совместимость с валом и корпусом, а также влияют на нагрузочные характеристики.
Самосмазывающиеся втулки могут иметь сравнительно небольшую радиальную толщину, что удобно в некоторых компактных механизмах.
Шариковые подшипники обычно выпускаются в стандартизированных размерных сериях, что упрощает подбор и замену.
При сравнении размеров необходимо учитывать:
Внутренний диаметр подшипника.
Наружный диаметр.
Ширину или длину.
Посадочные допуски.
Допустимую нагрузку.
Требования к рабочему зазору.
Компактность зависит от конкретной конструкции. Нельзя утверждать, что один тип подшипников всегда занимает меньше места.
Шариковые подшипники часто обозначаются стандартными номерами, по которым можно определить их основные размеры.
Обозначение | Внутренний диаметр | Наружный диаметр | Ширина |
|---|---|---|---|
6203 | 17 мм | 40 мм | 12 мм |
6205 | 25 мм | 52 мм | 15 мм |
6306 | 30 мм | 72 мм | 19 мм |
Для самосмазывающихся подшипников скольжения также используются каталожные размеры, однако их обозначения зависят от производителя, материала и серии.
Например, бронзовая втулка может иметь размеры 30 × 40 × 20 мм, где указываются внутренний диаметр, наружный диаметр и длина.
При подборе необходимо проверять не только номинальные размеры, но и допуски, материал и технические характеристики.
Самосмазывающиеся подшипники скольжения уменьшают трение благодаря свойствам материала или встроенным смазочным компонентам.
В маслопропитанных бронзовых втулках смазочный материал удерживается в пористой структуре. Во время работы масло может поступать к поверхности контакта, поддерживая смазывание между валом и втулкой.

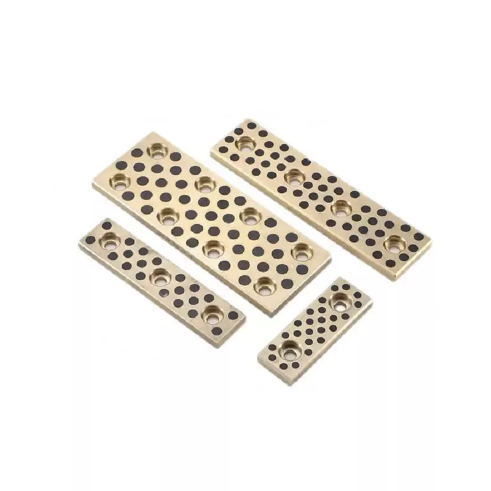

В подшипниках с графитовыми вставками применяется другой принцип: твёрдый смазочный материал участвует в формировании антифрикционного контакта.
Основные особенности самосмазывания:
Снижение потребности в регулярной внешней подаче масла.
Возможность применения в отдельных труднодоступных механизмах.
Уменьшение трения при соблюдении допустимых условий работы.
Зависимость эффективности от материала, нагрузки, скорости и температуры.
Самосмазывающаяся конструкция не означает полного отсутствия износа или необходимости технического контроля.
Шариковые подшипники работают за счёт движения шариков по дорожкам качения внутреннего и наружного колец.
В отличие от подшипников скольжения, основное относительное движение здесь происходит за счёт качения тел.
Такая конструкция может обеспечивать низкое сопротивление вращению и подходит для широкого диапазона скоростей.
Однако в шариковом подшипнике также присутствуют различные источники трения, включая контакт шариков с дорожками качения, взаимодействие с сепаратором и сопротивление смазки.
Для надёжной работы необходимо соблюдать требования к монтажу, смазке и защите от загрязнений.
Смазка выполняет важную функцию в обоих типах подшипников, но её организация различается.
Параметр | Самосмазывающиеся подшипники скольжения | Шариковые подшипники |
|---|---|---|
Принцип движения | Скольжение поверхностей | Качение шариков |
Смазка | Встроенная или удерживаемая материалом | Масло или пластичная смазка в зависимости от конструкции |
Обслуживание | Зависит от материала и режима работы | Зависит от типа, уплотнений и условий эксплуатации |
Основные факторы износа | Нагрузка, скорость, температура, загрязнение | Нагрузка, скорость, смазка, загрязнение и монтаж |
Особенности материала | Бронза, полимеры, композиты | Сталь, специальные сплавы, керамические тела качения |
Некоторые шариковые подшипники выпускаются закрытыми и со смазкой на расчётный срок службы. Поэтому они не всегда требуют регулярного повторного смазывания.
Размеры подшипника влияют на грузоподъёмность, допустимую скорость и условия установки.
Для подшипников скольжения важны площадь опорной поверхности, рабочий зазор и контактное давление.
Для шариковых подшипников значение имеют размеры колец, количество и диаметр шариков, а также внутренняя геометрия.
Увеличение габаритов может повысить допустимую нагрузку в пределах определённой серии, но не гарантирует увеличения срока службы.
Самосмазывающиеся подшипники скольжения применяются в механизмах, где важно ограничить потребность в регулярной подаче смазки.
Они могут использоваться в различных промышленных отраслях:
Машиностроение: шарнирные соединения, направляющие и подвижные механизмы.
Сельскохозяйственная техника: отдельные узлы с ограниченным доступом для обслуживания.
Промышленное оборудование: подшипниковые узлы, рассчитанные на определённые нагрузки и скорости.
Транспортные механизмы: отдельные шарнирные и опорные элементы.
Насосное оборудование: специальные конструкции, совместимые с рабочей средой.
При выборе необходимо учитывать, что не каждый самосмазывающийся материал подходит для высокой влажности, загрязнения или агрессивных жидкостей.
Шариковые подшипники используются в оборудовании с вращающимися валами, где важны точность, стабильность и допустимая скорость вращения.
Типичные области применения включают:
Оборудование | Основные требования |
|---|---|
Электродвигатели | Стабильное вращение и подходящая скорость |
Вентиляторы | Низкое сопротивление вращению и надёжность |
Насосы | Соответствие радиальным и осевым нагрузкам |
Станки | Точность и жёсткость подшипникового узла |
Автомобильные механизмы | Соответствие нагрузкам и условиям эксплуатации |
Бытовая техника | Компактность и надёжность |
Размер подшипника определяется конструкцией оборудования, а не только отраслью применения.
При сравнении двух типов подшипников необходимо учитывать характер нагрузки, скорость, рабочую среду и доступность обслуживания.
Самосмазывающиеся подшипники скольжения могут быть удобны в механизмах с колебательным движением или ограниченным доступом к смазке.
Шариковые подшипники часто применяются в узлах с непрерывным вращением, где важны низкое сопротивление движению и точность.
Однако выбор нельзя делать только по одному параметру.
Основные критерии:
Нагрузка и её направление.
Скорость вращения или скольжения.
Рабочая температура.
Загрязнение и влажность.
Требования к точности.
Возможность технического обслуживания.
Рассмотрим несколько ситуаций, в которых могут использоваться разные типы подшипников.
Промышленное оборудование: самосмазывающиеся втулки применяются в отдельных шарнирных и направляющих механизмах, тогда как шариковые подшипники широко используются в электродвигателях и вращающихся узлах.
Транспорт: подшипники качения применяются в различных вращающихся механизмах, а втулки скольжения — в отдельных соединениях подвески и других подвижных узлах.
Бытовая техника: шариковые подшипники используются в электродвигателях, вентиляторах и некоторых механизмах стиральных машин.
Сельское хозяйство: самосмазывающиеся втулки могут применяться в узлах, где затруднено регулярное обслуживание.
Основное преимущество самосмазывающихся подшипников скольжения заключается в возможности уменьшить потребность во внешней подаче смазочного материала.
В зависимости от конструкции они также могут обеспечивать компактное размещение и подходить для нестандартных механизмов.
Основные преимущества:
Снижение потребности в обслуживании: в подходящих условиях не требуется частая подача смазки.
Простая конструкция: некоторые исполнения не содержат отдельных тел качения.
Разнообразие материалов: доступны бронзовые, полимерные и композитные варианты.
Возможность нестандартных размеров: отдельные конструкции изготавливаются по чертежам.
Применение в специальных условиях: выбор материала позволяет адаптировать подшипник к определённым рабочим средам.
Фактическая долговечность зависит от соответствия материала рабочим параметрам.
Несмотря на преимущества, самосмазывающиеся подшипники имеют ограничения.
При определённых режимах трение скольжения может быть выше, чем сопротивление вращению сопоставимого шарикового подшипника.
Кроме того, необходимо учитывать:
Допустимое контактное давление.
Скорость скольжения.
Температурные ограничения материала.
Рабочий зазор.
Совместимость с сопряжённым валом.
Возможность загрязнения поверхности.
Самосмазывающийся материал не гарантирует устойчивости к любым ударным нагрузкам или загрязнениям.
Шариковые подшипники широко используются благодаря сочетанию низкого сопротивления вращению, стандартизированных размеров и разнообразия конструкций.
Основные преимущества:
Подходят для широкого диапазона скоростей вращения.
Выпускаются в различных классах точности.
Имеют стандартизированные размерные серии.
Доступны исполнения для радиальных, осевых и комбинированных нагрузок.
Могут поставляться с уплотнениями и заводской смазкой.
Удобны для замены при соответствии стандартным размерам.
При этом высокая точность и скорость зависят от конкретного типа и класса подшипника.
Шариковые подшипники также имеют эксплуатационные ограничения.
Ограничение | Возможные последствия |
|---|---|
Загрязнение | Повреждение дорожек качения и ускоренный износ |
Недостаточная смазка | Повышенное трение и нагрев |
Неправильная установка | Перекос, повреждение колец и снижение ресурса |
Превышение нагрузки | Усталостные повреждения контактных поверхностей |
Неподходящая скорость | Повышенный нагрев и нарушение работы |
Неправильный выбор размеров | Несовместимость с валом и корпусом |
При выборе необходимо учитывать не только номинальные размеры, но и допустимую нагрузку, скорость, внутренний зазор и требования к монтажу.
Выбор подшипника должен основываться на характеристиках конкретного механизма.
Критерий | Что необходимо учитывать |
|---|---|
Нагрузка | Величина, направление и характер нагрузки |
Скорость | Частота вращения или скорость скольжения |
Размеры | Диаметр вала, корпус и монтажное пространство |
Смазка | Возможность подачи масла и требования к обслуживанию |
Температура | Допустимые пределы материалов и смазки |
Точность | Требования к положению и биению вала |
Рабочая среда | Пыль, влага, химические вещества |
Стоимость | Закупка, монтаж, обслуживание и замена |
Для механизмов с ограниченным доступом к смазке можно рассмотреть самосмазывающиеся подшипники скольжения.
Для вращающихся узлов с требованиями к точности и скорости часто рассматривают шариковые подшипники.
Окончательное решение должно соответствовать техническим требованиям оборудования.
Режим обслуживания зависит от типа подшипника и его конструкции.
Самосмазывающиеся подшипники скольжения
Соблюдайте допустимые рабочие параметры.
Проверяйте состояние поверхности и рабочий зазор.
Не добавляйте смазку без учёта требований производителя.
Контролируйте температуру и признаки износа.
Шариковые подшипники
Используйте подходящую смазку.
Соблюдайте предусмотренные интервалы обслуживания.
Проверяйте состояние уплотнений.
Контролируйте температуру, шум и вибрацию.
Закрытые подшипники с заводской смазкой могут иметь другой режим обслуживания, чем открытые или повторно смазываемые конструкции.
При закупке подшипников важно проверять технические характеристики и соответствие требованиям оборудования.
Рекомендуется:
Сравнивать материалы и конструкции.
Проверять каталожные размеры и допуски.
Уточнять допустимые нагрузки и скорости.
Запрашивать техническую документацию.
Проверять условия поставки.
Оценивать возможность заказа нестандартных изделий.
Правильный монтаж имеет большое значение для срока службы любого подшипника.
Для самосмазывающихся втулок необходимо соблюдать посадочные допуски и не повреждать рабочую поверхность при установке.
Для шариковых подшипников важно правильно прикладывать монтажное усилие, избегая передачи нагрузки через тела качения.
Перед запуском оборудования рекомендуется проверить:
Правильность установки.
Соосность вала и корпуса.
Соответствие посадочных размеров.
Наличие необходимой смазки.
Отсутствие механических повреждений.
Свободное движение узла в предусмотренном режиме.
После установки следует контролировать температуру, шум и вибрацию в соответствии с требованиями оборудования.
Развитие самосмазывающихся подшипников связано с совершенствованием антифрикционных материалов.
Производители используют различные бронзовые сплавы, полимерные композиции и материалы с твёрдыми смазочными компонентами.
Также применяются технологии порошковой металлургии, позволяющие создавать пористые структуры с заданными характеристиками.
Такие решения расширяют возможности подбора подшипников для различных нагрузок, скоростей и условий обслуживания.
Современные шариковые подшипники могут включать усовершенствованные сепараторы, уплотнения и специальные материалы тел качения.
Например, гибридные подшипники с керамическими шариками используются в отдельных высокоскоростных и специализированных механизмах.
Совершенствование геометрии дорожек качения и качества поверхностей также помогает оптимизировать характеристики подшипников.
Однако преимущества конкретного решения необходимо оценивать по техническим данным, а не только по наличию новых материалов.
Технологии точной механической обработки и контроля качества позволяют производить подшипники с заданными допусками и характеристиками поверхности.
Развитие материалов и конструкций может способствовать уменьшению массы, улучшению условий трения и расширению доступных вариантов исполнения.
При этом уменьшение габаритов без изменения нагрузочных характеристик возможно не для каждой конструкции.
Поэтому при замене подшипника на более компактный необходимо проверять его соответствие требованиям механизма.
При выборе подшипников промышленные покупатели всё чаще рассматривают не только первоначальную стоимость, но и расходы на обслуживание и возможные простои оборудования.
Особое значение имеют:
Доступность технической документации.
Возможность подбора по рабочим параметрам.
Стабильность качества.
Совместимость с существующим оборудованием.
Удобство обслуживания.
Общая стоимость эксплуатации.
В отдельных промышленных системах также используются технологии мониторинга температуры и вибрации для контроля состояния подшипниковых узлов.
Самосмазывающиеся подшипники скольжения и шариковые подшипники отличаются принципом работы, конструкцией и требованиями к эксплуатации. Поэтому выбор между ними должен основываться на реальных условиях работы оборудования.
Самосмазывающиеся конструкции могут быть удобны в механизмах, где затруднена регулярная подача смазки или требуется специальный антифрикционный материал. Шариковые подшипники широко применяются во вращающихся узлах благодаря разнообразию конструкций, стандартизированным размерам и возможности работы в различных скоростных режимах.
При подборе важно учитывать нагрузку, скорость, температуру, монтажные размеры и условия обслуживания. Правильно выбранный подшипник помогает снизить риск преждевременного износа и обеспечить стабильную работу механизма.
Компания Zhejiang Acme Precision Industry Co., Ltd. предлагает самосмазывающиеся подшипники для различных промышленных применений. Перед закупкой рекомендуется уточнить характеристики конкретного изделия и его соответствие требованиям оборудования.
Это подшипник, в котором для уменьшения трения используются специальные материалы, масляная пропитка или встроенные твёрдые смазочные компоненты. Конструкция может снижать потребность в регулярной внешней смазке.
Они используются в различных промышленных механизмах, включая шарнирные соединения, направляющие и отдельные подшипниковые узлы с ограниченным доступом для обслуживания.
Самосмазывающийся подшипник может быть предпочтителен, если конструкция механизма предусматривает скольжение и требуется уменьшить потребность во внешней смазке. Окончательный выбор зависит от нагрузки, скорости и условий эксплуатации.
Размеры определяют совместимость с валом и корпусом, а также влияют на допустимые нагрузки и рабочие характеристики. При подборе необходимо учитывать внутренний и наружный диаметры, ширину и посадочные допуски.
Необходимо правильно выбирать тип и размеры подшипника, соблюдать требования к монтажу и смазке, защищать узел от загрязнений и проводить предусмотренные технические осмотры.
